湾曲、波形、または円筒形の環境にディスプレイを配置すると、独特の物理的な複雑さが生じます。従来の剛性パネルは、流動的な建築設計に適応することができません。ビジュアル インテグレーターは、放送スタジオ、小売スペース、企業のロビーで完璧なパノラマを提供するという大きなプレッシャーに直面しています。 RF シリーズ フレキシブル LED スクリーンは、 これらの要求の厳しいスペースに高性能ソリューションを提供します。ただし、シームレスな視覚的な結果を達成するには、正確な構造の準備が不可欠です。基礎構造の準備が不十分だと、プロジェクトはすぐに狂ってしまいます。多くの場合、目に見える継ぎ目、モジュールの破損、大規模なやり直しが発生します。
このガイドは、システム インテグレーター、AV 技術者、およびプロジェクト マネージャーに、主要なインストール要件についてのありのままの見方を提供します。正確なフレーム構成と熱計画を通じて導入リスクを軽減する方法を学びます。コストのかかるプロジェクト途中の再設計を防ぐために必要なすべてをカバーします。これらのテクニックをマスターして、素晴らしい最終的な表示を確実にしましょう。

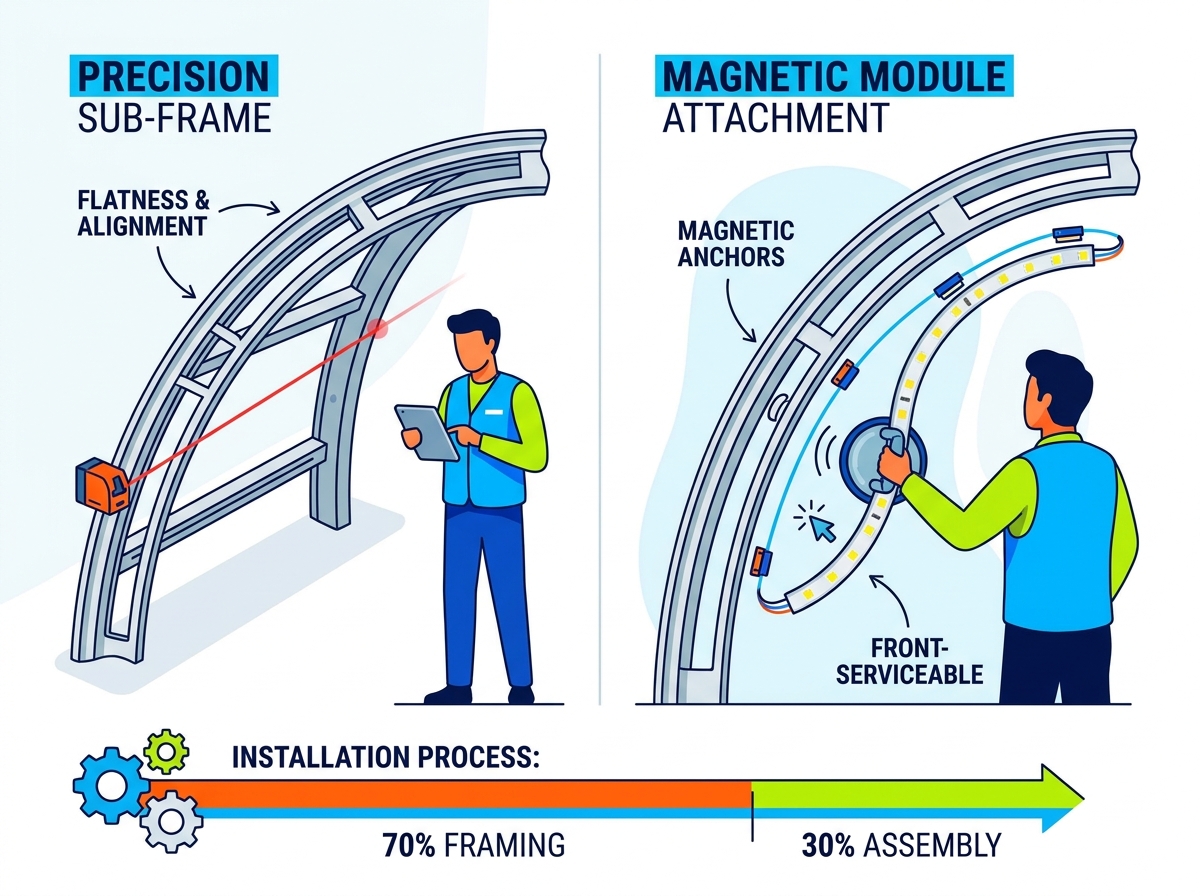

基礎構造が成功を左右します。 設置時間の 70% はフレームの組み立てと水平調整に費やす必要があります。 RF シリーズの磁気モジュールはフレームの精度に厳密に準拠しています。
物理的制限を尊重する: 指定された最小曲げ半径を遵守することで、PCB のはんだ接合部の微小な破壊を防止し、モジュールの寿命を延ばします。
フロント保守性により ROI が向上: 磁気設計により、初期取り付けと長期メンテナンスの両方が簡素化され、運用のダウンタイムが削減されます。
熱計画は交渉の余地がありません。 湾曲した設置や囲まれた設置では、局所的な過熱を防ぐための事前の放熱戦略が必要です。
完璧なディスプレイの実現は、パネルを開梱するずっと前から始まります。明確な下部構造要件を早い段階で定義する必要があります。設置業者にはカスタムの板金またはスチール製サブフレームが必要です。エンジニアは、希望する曲線に正確に一致するようにこの構造を設計する必要があります。平面度と位置合わせの公差については、どれだけ強調してもしすぎることはありません。フレームの精度が低いと、フレキシブル モジュール間に継ぎ目が目立ちます。金属表面が不均一であると、小さな隙間が生じます。視聴者が画面に近づくと、これらのギャップにすぐに気づきます。
フレーミングを確実に成功させるには、次のいくつかの主要なベスト プラクティスに従ってください。
標準的なスチールではなく CNC 加工されたアルミニウムを選択して、構造重量を軽減し、寸法精度を向上させます。
長期的な劣化を防ぐために、すべての金属表面に防錆コーティングを施します。
専用の冷却チャネルをフレーム設計に組み込み、パッシブな熱管理を実現します。
徹底した環境プロファイルを実施することで、長期にわたるハードウェア障害を防止します。周囲の温度、湿度、空気の流れのパターンを徹底的に評価する必要があります。埋め込み式または建築上の統合では、熱がこもりやすくなります。換気が悪いとダイオードの寿命が大幅に低下します。必要な消費電力を正確に計算します。データ冗長性のニーズを同時に評価します。これらの計算は、画面の総解像度に基づいて行われます。物理的な設置面積だけに依存しないでください。高解像度のピッチでは、平方メートルあたりにより多くの電力が消費されます。
最後に、すべての曲げ拘束を厳密に検証します。特定のピクセル ピッチの最小曲げ半径を必ず定義してください。フレキシブル プリント基板 (PCB) には厳しい物理的制限があります。多軸曲線や複合曲線は試行しないでください。モジュール仕様が複雑な曲げを明示的にサポートしている場合にのみ続行してください。これらの制限を超えて無理に曲げると、内部コンポーネントが永久に損傷します。はんだ接合部に微小な亀裂が発生します。これらの破損により、展開直後にピクセルの不良が発生します。
適切に準備するには、在庫を監査する必要があります。また、乗組員に適切な装備を与えることも必要です。納品後は直ちに厳重な在庫確認を行ってください。フレキシブル モジュール、受信カード、電源が届きます。出荷品には、データ ケーブルと特殊な磁気アンカーも含まれています。組み立てを開始する前に、すべての数量を確認してください。コンポーネントが不足していると、インストールの進行が完全に停止します。
十分な前もって統合ツールを収集してください。シームレスな構築には精密機器が必須です。回転レーザー水準器とデジタル分度器を使用します。これらのツールはフレームのアライメントを完全に検証します。技術者には専用の吸引モジュール取り外しツールが必要です。これらにより、安全な取り扱いと微調整が可能になります。校正済みのトルク ドライバーも必要です。キャビネットを確実に組み立てることができます。トルク制御により、電源の取り付け中に技術者がネジ山をなめるのを防ぎます。
労働条件を慎重に計画してください。プロジェクトの規模に基づいて人員を見積もります。モジュールの取り扱いには少なくとも 2 人の技術者を割り当ててください。 1 人がパネルを持ち、もう 1 人がパネルを固定します。構造エンジニアも含める必要があります。電気工事を開始する前に、フレームの完全性を検証します。適切な人員配置により、急ぎの作業や偶発的な損傷を防ぎます。
ビルドフェーズを開始する前に、ステージング領域に次の必須アイテムが含まれていることを確認してください。
ツールカテゴリ | 特定のアイテム | 主な用途 |
|---|---|---|
測定 | ロータリーレーザーレベル | 基礎構造の平坦性と水平方向の位置合わせを確認します。 |
測定 | デジタル分度器 | カスタムサブフレームの正確な曲げ角度を確認します。 |
取り扱い | 磁気吸引ツール | 磁気 LED モジュールの安全な取り外しと微調整。 |
組み立て | トルクドライバー | 締めすぎずに電源とカードの受け取りを固定します。 |
まず、カスタマイズした構造フレームをしっかりと設置します。継続的な検証により、長期的な成功が保証されます。 トップのヒントの中で LED 取り付けに関する、常にレーザーレベルの使用が際立っています。フレーム上の複数の点にわたって測定します。たとえ1mmのズレでもすぐに大きくなってしまいます。技術者が LED モジュールを取り付けると、非常に目立つ隙間が生じます。フレームコンポーネントを慎重に溶接またはボルトで固定します。表面に金属バリが突き出ていないことを確認してください。完全な磁気接着を保証するために、金属面を徹底的に洗浄してください。
モジュールを接続する前に、ケーブル配線トポロジを明確にマッピングしてください。最初に電源ユニット (PSU) をフレームに取り付けます。受信カードを PSU に隣接して安全に取り付けます。カード間でデータ ケーブルを系統的に配線します。結束バンドまたはクリップを使用して、すべてのケーブルをしっかりと固定します。配線が緩んでいると、最終段階で直接干渉します。これにより、モジュールの磁気固定部が金属にぴったりと密着することが防止されます。ワイヤーが巻き込まれると、モジュールが外側に膨らみます。これにより、ディスプレイの滑らかな曲線が損なわれます。
モジュールはプラスチックの端を持って厳密に扱ってください。正面に直接触れると破損の原因となります。油と圧力は、デリケートな表面実装デバイス (SMD) に損傷を与えます。背面に印刷されている方向矢印を確認してください。均一な偏光を確保するために慎重に位置を合わせてください。これにより、正確なピクセル レイアウトも保証されます。磁気アンカーを使用してモジュールを所定の位置に固定します。構造曲線の中心から開始します。外側に向かって端に向かって計画的に作業します。この方法では、物理的張力が表面全体に均等に分散されます。圧力によるモジュールの座屈を防ぎます。
データ フロー マッピングは、ディスプレイが画像を処理する方法を決定します。受信カードを正確に設定する必要があります。このステップでは、NovaStar などの標準の制御ソフトウェアを使用します。湾曲したデザインでは、多くの場合、標準外の解像度が特徴です。システム インテグレーターは、ソフトウェアの初期セットアップ時にこれらの複雑さに対処する必要があります。カスタム ピクセル寸法のマッピングには、細部まで注意を払う必要があります。画像の歪みを避けるために、データ カスケードを完全にマッピングします。標準のテスト パターンを使用して信号パスをテストします。
マッピング後は、縫い目の調整と視覚的な調整に重点を置きます。技術者はモジュール間に暗い線や明るい線を見つけることがよくあります。これらの線は、微細な張力によって生じます。また、小さな物理的なギャップによっても発生します。濃い線はパネル間の物理的なギャップを示します。明るい線は、パネルが強く押し付けられすぎていることを示します。吸着ツールを使用してモジュールをわずかに移動します。隙間を埋めるか、慎重に圧力を解放してください。
最後に、包括的な色と明るさのキャリブレーションを実行します。この手順により、均一な画質が保証されます。曲面スクリーンには独特の視野角の課題があります。見る人の位置によって明るさが異なって見えます。次の標準的な校正手順に従ってください。
純白のテスト パターンを生成して、画面全体の明るさの不一致を明らかにします。
物理モジュールの継ぎ目を横切る暗い線または明るい線を特定して文書化します。
吸引ツールを展開して、モジュールの位置を機械的に微調整します。
ソフトウェアベースのエッジ補正を実行して、残りの目に見える継ぎ目を仮想的にブレンドします。
最後の比色計パスを実行して、目的の Rec.709 または DCI-P3 色空間を完全にロックします。
インテグレーターは多くの場合、特定の機械的および環境的課題に直面します。問題を早期に特定することで、ハードウェアの永久的な損傷を防ぐことができます。最も一般的なリスクを以下に概説します。
過度の物理的ストレスにより、柔軟なモジュールはすぐに破壊されます。主な症状には、パネル全体のピクセル不良または断続的な回線障害が含まれます。この解決策では、スペックシートの曲げ半径を厳密に遵守する必要があります。モジュールを不正確なフレームに無理に取り付けないでください。フレームの曲線がモジュールの許容差を超えた場合は、直ちにサブフレームを再設計する必要があります。
熱が蓄積すると視覚性能が急速に低下します。この症状は通常、画面中央の色の劣化または突然のハードウェア障害として現れます。このソリューションには、プロアクティブな熱管理が必要です。アクティブ冷却システムをサブフレームの後ろに統合します。排気ファンまたは専用の HVAC ダクトを設置して、熱の蓄積を効果的に管理します。
不適切な座り方は視覚体験全体を妨げます。主な症状は、モジュールが「でこぼこ」しているか、曲線に沿って位置がずれているように見えます。この解決策には物理的な検査が必要です。モジュールの後ろにケーブルが挟まれていないか確認してください。製造中にサブフレームに残った金属バリを確認します。モジュールを安全に取り外すには、吸引ツールを使用してください。障害物を完全に取り除いてから、パネルを金属と同じ面になるように取り付け直します。
インストールのトラブルシューティング マトリックス
観察された症状 | 考えられる原因 | 推奨される解決策 |
|---|---|---|
断続的な回線障害 | 過度の曲げによる微小破壊。 | 曲げ半径を確認します。必要に応じてフレームを再設計します。損傷したモジュールを交換します。 |
中心部の色の劣化 | サーマルスロットル/オーバーヒート。 | アクティブ排気ファンを構造フレームの後ろに取り付けます。 |
目に見える表面の凹凸 | ワイヤーや金属バリの巻き込み。 | 吸引ツールを使用してモジュールを取り外し、障害物を取り除き、きれいに取り付け直します。 |
柔軟性の高いディスプレイを取り付けるには、依然として構造精度が求められます。磁気フロントアタッチメントシステムにより、実際のスクリーンの組み立てが非常に効率的になります。ただし、最終的な視覚的な結果は、設置前の厳密なフレーミングに完全に依存します。バイヤーはカスタム製作をプロジェクト全体の予算に織り込む必要があります。専門の AV 労働者も成功には不可欠です。慎重に計画を立てることで、見事で耐久性のある設置が保証されます。
正確な測定と厳密な熱計画を優先する必要があります。環境要因を無視すると、ハードウェアの急速な劣化につながります。各フェーズを系統的に実行することで投資を保護します。次のステップ: 選択したピクセル ピッチの技術仕様シートをダウンロードします。カスタム サブフレーム ブループリントについては、統合スペシャリストに直接相談してください。特定のプロジェクトの寸法に基づいてカスタマイズされた見積もりをリクエストしてください。以下の手順を実行して、完璧な視覚体験を確保してください。
A: 正確な半径は、選択した特定のピクセル ピッチに大きく依存します。一般に、ピッチが狭いほど、半径を小さくすることができます。正確な制限については、公式の仕様シートを確認する必要があります。この指定された制限を超えると、内部 PCB コンポーネントに永久的な損傷が生じます。常にメーカーの曲げ制限を厳守してください。
A: はい、磁気設計により、フロントでの完全な保守性が可能になります。技術者は専用の吸引ツールを使用して個々のモジュールを簡単に取り外すことができます。この機能により、メンテナンスのダウンタイムが大幅に短縮されます。また、狭い建築スペースに後部にアクセスできるかさばるキャットウォークも必要なくなります。
A: 既存の壁に取り付けることは理論的には可能ですが、お勧めしません。ほとんどの場合、カスタムの金属サブフレームが必要です。シームレスなディスプレイに必要な絶対的な平坦性と確実な磁気接着力を提供します。標準的な乾式壁の曲線が、必要なミリメートルレベルの精度を満たしていることはほとんどありません。
A: これらの柔軟性の高いモジュールは通常、屋内専用の IP 定格を備えています。屋外に直接さらす場合に必要な広範な耐候性がありません。モデルの特定の IP 定格を常に確認してください。メーカーが屋外機能を明示的に指定しない限り、それらは厳密に気候制御された屋内環境内に配置してください。
